电力行业用波纹管（补偿器）
信息来源: 时间:2011-8-13 11:50:49 标签：补偿器
 |

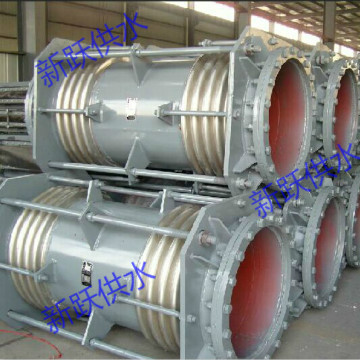

波纹管补偿器习惯上也叫膨胀节、伸缩节，是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
波纹管补偿器之所以能够在许多行业中得到广泛应用，除具有良好的补偿能力之外，高可靠性是主要原因。其可靠性是通过设计、制造、安装、运行管理等多个环节来保证的，任何一个环节的失控都会导致补偿器寿命的降低甚至失效。
波纹管补偿器的失效类型及原因分析
1、失效类型
波纹管补偿器的失效在管线试压和运行期间均有发生。管线试压时出现问题主要有三种类型：由于管系临时支撑不当，或管系固定支架设置不合理，导致支架破坏，波纹管过量变形而失效；由于波纹管设计所考虑的压力或位移安全富裕度不够，管线试压时波纹管产生失稳变形失效；补偿器制造质量问题，制造厂偷工减料，5层不锈钢私自改为3层或更少。
波纹管在运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式，其中以腐蚀失效居多。从腐蚀失效波纹管的解剖分析发现，腐蚀失效通常分点腐蚀穿孔和应力腐蚀开裂，其中氯离子应力腐蚀开裂约占整个腐蚀失效的95%。波纹管失稳有强度失稳和结构失稳两种类型，强度失稳包括内外压波纹管平面失稳和外压波纹管周向失稳；结构失稳是内压波纹管补偿器的柱失稳。
2、设计疲劳寿命与稳定性及应力腐蚀的关系
波纹管补偿器的设计主要考虑耐压强度、稳定性和疲劳性能等三个方面的因素。虽然国家标准和美国EJMA标准对这几方面的计算和评定都有明确的规定，但从多年的应用实践和波纹管失效分析中发现，标准中给出的关于稳定性的计算和评定方法不够全面，且疲劳寿命也仅给出了比较粗的界限范围(平均疲劳寿命在103~105适用)。有时一个完全符合标准要求的产品，在实际使用时也会出现一些问题。如内压轴向型补偿器预变位状态在压力试验时波纹管易产生平面失稳，大直径外压轴向型补偿器全位移工作状态波纹管易产生周向失稳，小直径复式拉杆型补偿器、铰链型补偿器全位移工作状态易产生柱失稳。波纹管过大的变形不仅对其稳定性造成影响，还会为应力腐蚀提供有利的环境条件。
波纹管补偿器的种类：波纹管主要包括金属波纹管、波纹膨胀节、波纹换热管、膜片膜盒和金属软管等。金属波纹管主要应用于吊运机补偿管线热变形、减震、吸收管线沉降变形等作用，广泛应用于石化、仪表、航天、化工、电力、水泥、冶金等行业。塑料等其他材质波纹管在介质输送、电力穿线、机床、家电等领域有着不可替代的作用。它是具有多个横向波纹的圆柱形薄壁折皱的壳体，波纹管具有弹性，在压力、轴向力、横向力或弯矩作用下能产生位移。
波纹管补偿器之所以能够在许多行业中得到广泛应用，除具有良好的补偿能力之外，高可靠性是主要原因。其可靠性是通过设计、制造、安装、运行管理等多个环节来保证的，任何一个环节的失控都会导致补偿器寿命的降低甚至失效。
波纹管补偿器的失效类型及原因分析
1、失效类型
波纹管补偿器的失效在管线试压和运行期间均有发生。管线试压时出现问题主要有三种类型：由于管系临时支撑不当，或管系固定支架设置不合理，导致支架破坏，波纹管过量变形而失效；由于波纹管设计所考虑的压力或位移安全富裕度不够，管线试压时波纹管产生失稳变形失效；补偿器制造质量问题，制造厂偷工减料，5层不锈钢私自改为3层或更少。
波纹管在运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式，其中以腐蚀失效居多。从腐蚀失效波纹管的解剖分析发现，腐蚀失效通常分点腐蚀穿孔和应力腐蚀开裂，其中氯离子应力腐蚀开裂约占整个腐蚀失效的95%。波纹管失稳有强度失稳和结构失稳两种类型，强度失稳包括内外压波纹管平面失稳和外压波纹管周向失稳；结构失稳是内压波纹管补偿器的柱失稳。
2、设计疲劳寿命与稳定性及应力腐蚀的关系
波纹管补偿器的设计主要考虑耐压强度、稳定性和疲劳性能等三个方面的因素。虽然国家标准和美国EJMA标准对这几方面的计算和评定都有明确的规定，但从多年的应用实践和波纹管失效分析中发现，标准中给出的关于稳定性的计算和评定方法不够全面，且疲劳寿命也仅给出了比较粗的界限范围(平均疲劳寿命在103~105适用)。有时一个完全符合标准要求的产品，在实际使用时也会出现一些问题。如内压轴向型补偿器预变位状态在压力试验时波纹管易产生平面失稳，大直径外压轴向型补偿器全位移工作状态波纹管易产生周向失稳，小直径复式拉杆型补偿器、铰链型补偿器全位移工作状态易产生柱失稳。波纹管过大的变形不仅对其稳定性造成影响，还会为应力腐蚀提供有利的环境条件。
波纹管补偿器的种类：波纹管主要包括金属波纹管、波纹膨胀节、波纹换热管、膜片膜盒和金属软管等。金属波纹管主要应用于吊运机补偿管线热变形、减震、吸收管线沉降变形等作用，广泛应用于石化、仪表、航天、化工、电力、水泥、冶金等行业。塑料等其他材质波纹管在介质输送、电力穿线、机床、家电等领域有着不可替代的作用。它是具有多个横向波纹的圆柱形薄壁折皱的壳体，波纹管具有弹性，在压力、轴向力、横向力或弯矩作用下能产生位移。
