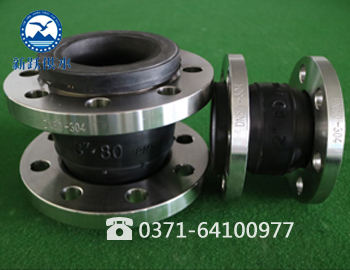

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

    可曲挠橡胶接头又叫做橡胶管软接头、柔性橡胶接头、橡胶软接头、橡胶接头、高压橡胶接头、橡胶减震器、补偿器等。按连接方式分松套法兰式、固定法兰式和螺纹式3种；按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。

可曲挠橡胶接头的优势

减少震动、降低噪音、伸缩性好，使用方便。

1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。
3、工作时可降低结构传递噪音，吸振能力强。

可曲挠橡胶接头特点

1、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。

2、该产品是新跃公司采用气吹模具新工艺制造，系内胶层、增强层、中胶层、外胶层复合的球体和松套锻打低碳钢 法兰组成的产品，具有耐压高、弹性好、位移量大、吸振降噪效果好，安装方便等特点。可广泛用与给排水、暖通空调、消防、压缩机、造纸、制药、船舶、水泵、风机等管道系统。

3、橡胶接头是由织物增强的橡胶件与平形活接头、松套金属法兰或螺纹管法兰组成，用于管道隔振降噪、补偿位移的接头。

4、它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。

                                             咨询热线：0371-64100988  13253475755

可曲挠橡胶接头使用安装说明

1、橡胶软接头在安装时严禁超位移极限安装。

2、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向位移压力小于管道的支撑力,否则应该安装防拉脱装置，以防止工作时受压拉脱。

3、管道必须有固定支撑或固定托架，固定托架的力必须大于轴向力。垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。

4、安装螺栓要对称逐步加压拧紧，以防局部泄露。

5、安装时应远离热源，严禁使用不符合本产品要求的介质。

连接方式

一般有丝扣连接、法兰连接、卡箍连接等等。执行标准：HCRJ 070-1999

注意事项

1、管道中安装可曲挠橡胶接头时，必须让其处于自然状态，不要人为的使产品发生变形。

当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

2、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1(RF)的法兰。

3、可曲绕橡胶接头正常适用介质是温度0-60°C的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应得特耐材料橡胶接头，不可盲目串用或通用。

4、可曲挠橡胶软接头使用在水泵进出口时，应位于水泉一侧，与水泉之间应安装金属变径接头，且安装在变径的大口径出处。

5、当管道位移量大于等于接头的最大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于极限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。

6、高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力必须大于管道轴向力)。

7、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝扣接头应使用标准扳手匀力拧紧，不要用加力秆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。

8、橡胶软接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

9、使用或储存橡胶软接头，应避免高温、臭氧油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁暴嗮、雨淋、风浊。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。

10、可曲挠橡胶接头在安装时严禁超位移极限。

11、安装螺栓要对称，逐步加压拧紧，以防局部泄露。

12、平地、悬空、垂直安装橡胶接头时，橡胶接头的实际工作轴向位移压力应小于管道的支撑力，否则应安装防拉脱装置以防止工作受压拉脱。

13、橡胶接头应远离热源，臭氧区域，严禁强辐射光线照射。暴晒和使用不符合本产品要求的介质。

14、橡胶接头在运输、装卸、安装时、严禁锐利器具划破表面密封面。6：DN200MM以上产品在安装时，请用蝶阀专用法兰或者小口径法兰，以免防止在安装后出现法兰拉脱、漏水、渗水现象。
