a型柔性防水套管

柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

【好管道新跃造】

巩义市新跃供水材料有限公司专业生产各种型号防水套管，型号齐全，质量保证，支持来图定制。

（1）a型柔性防水套管02S404国标长度300mm,均有现货。特殊长度，3-5天发货，具体请旺旺在线协商或者加客服QQ：2172152931

（2）随货发检验报告、合格证等资料。

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】

（4）出口孟加拉污水处理厂工程，中南亚等地区

（5）报价均为出厂价，不含税运。可开13％增值税专用发票，如需含税运请提前说明。

（6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13526621751

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

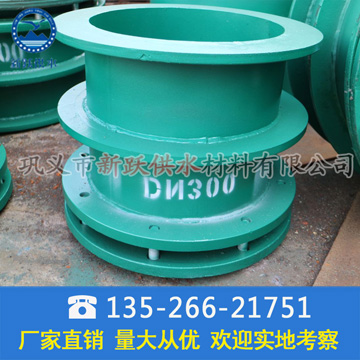

02S404柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物；柔性及刚性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。

产品名称：02S404柔性防水套管A型

产品别名：穿墙防水套管、预埋防水套管

产品规格：【DN50mm-DN3200mm】

接头颜色：天蓝色、绿色、红色实物颜色见商品展示图片.

适用范围：【钢管、PP管】

产品认证：国际ISO9001-2001

产品等级：A级

工作温度：-20度至80度（还可加工整体304、316、316L不锈钢）

产品优势

02S404柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。防水套管的外部焊接止水翼环，内部设有密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用02S404防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理，防止结构渗水！

产品特点

1当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵.

2 套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

3穿管处混凝土墙厚应不小于300，否则应使墙壁一边或两边加厚，加厚部分的直径至少为D5+200.

4套管的重量以L=300计算，如墙厚大于300时，应另行计算。

5柔性填料材料：沥青麻丝，聚苯乙烯板，聚氯乙烯泡沫塑料板。

6 密封膏：聚硫密封膏，聚胺脂密封膏。

产品示意图

1、本图尺寸均以毫米来计。

2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。

3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。

4、套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。

5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ） 200mm

6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。

7、套管部件焊接材料，用 A3 材料制作， T42 焊接。

说明：

1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。

2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。

4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

产品规格

02S404型柔性防水套管技术参数

序号	名称	数量	材料	备注
1	法兰套管	1	Q235-A	焊接件
2	密封圈I型	2	橡胶
2	密封圈II型	1	橡胶
3	法兰压盖	1	Q235-A	焊接件
4	螺柱	N	4.8	GB897-884
5	螺母	N	4	GB/T41-200

02S404型柔性防水套管尺寸重量表

DN	D1	D2	D3	D4	D5	ι	ι0		ι1	ι2	δ1	δ2	δ3	n-M	A型重量（kg）		B型重量（kg）
DN	D1	D2	D3	D4	D5	ι	Ⅰ型	Ⅱ型	ι1	ι2	δ1	δ2	δ3	n-M	Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
50	60	95	65	145	200	65	28	/	72	30	3.5	4	8	4-M12	14.40	/	14.60	/
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	16.89	17.07	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.12	21.31	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	6-M16	24.37	24.58	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	31.92	32.31	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	6	10	6-M16	35.77	36.17	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	6	10	8-M16	44.69	45.29	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	8	10	8-M20	59.41	60.22	60.43	61.33
300	325	377	333	435	495	72	32	30	90	46	8	10	10	8-M20	89.37	90.02	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	99.74	100.3	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	114.0	114.8	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20	124.1	124.7	/	/
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20	139.3	140.5	/	/
600	630	690	640	755	820	75	40	30	104	54	10	10	12	16-M24	197.2	198.2	/	/
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24	222.6	223.7	/	/
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27	280.0	282.3	/	/
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27	309.6	312.2	/	/
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27	341.1	344.0	/	/
